útlumový článek T a Pí

[bereline]

Zdravím, potřebuji poradit. Mám dva útlumové články, T a Pí. Potřebuji u nich vypočítat vstupní a výstupní impedanci, ale netuším jak na to. Materiály k tomu nemám, google toho našel dost, ale většinou bez vzorečů a to je to hlavní co potřebuji. Vím, že to není těžké ... jen nevím jak na to ... Poradí někdo ?

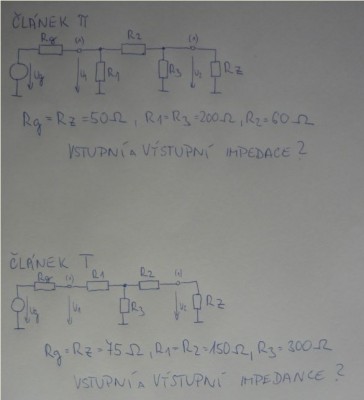

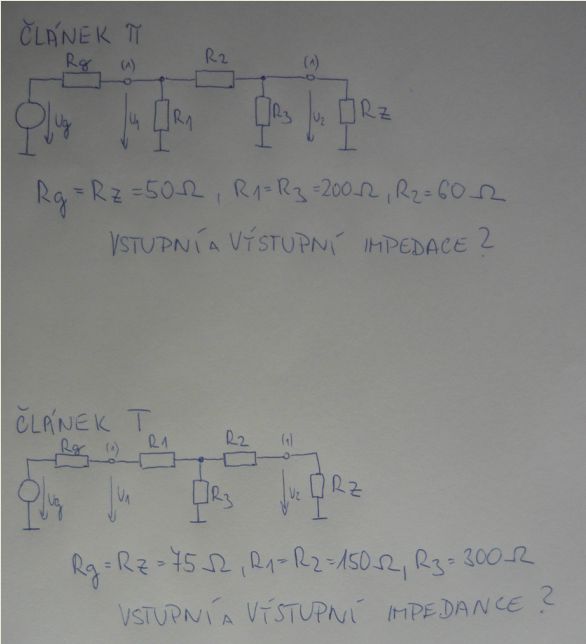

Zadání -> http://prntscr.com/1z2p2


Díky, bereline

[guest]

Možná najdeš něco ZDE

P.S. Vkládej obrázky sem, někoho ty klikací odkazy moc mebaví a navíc to není podle pravidel.

[guest]

http://web.quick.cz/kitten/page/attenuator.html

[bereline]

To jsem taky našel přes google, ale vůbec to neřeší můj příklad. Vím pouze odpory, tam po mě chtějí vědět útlum ... a ten mám bohužel zjístit.

EDIT: nikdo netuší jak na můj konkrétní případ ?

[Speed_dead]

Tohle by nepomohlo?


P.S. Dělám ve firmě co se zabývá výrobou rozhlasových vysílačů, takže útlumový článek není pro moje kolegy neznámou. Já způsob výpočtu neznám, jelikož jsem strojař. Zeptat se jich na toto mohu, ale kdy dostanu odpověď nevím, jelikož zrovna oživují vysílač a bude to trvat ještě pár týdnů, než to dokončí.

[bereline]

Tohle můj problém bohužel neřeší, jinak potřebuji to na zítra no :) Ale díky
