[Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od domitea »

Zdravím,

Rád si hraju a něco stavím, tak jsem si řekl, že si dám dohromady Hexapoda, ale narazil jsem na menší problém. Mám doma pár Li-pol baterek, ale ony dávají napětí 7,4 V a to je problém pro serva, která berou max. 6 V a je jich tam zatím(!) 18. Navíc k tomu tam ještě Arduino. Napadlo mě hned nějaký odpor, ale neznám proud, takže asi něco jako měnič napětí ?

Takže jak tedy snížit napětí z 7,4 v na 5 v, když to bude pohánět zatím(!) 18 serv a jedno Arduino ? :lol:
Uživatelský avatar
ondoubek
Level 6.5
Level 6.5
Příspěvky: 4324
Registrován: 02 led 2012 13:52

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od ondoubek »

Stabilizátor napětí,ale nevím od kolika v stabilizuje.
Uživatelský avatar
faraon
Master Level 8.5
Master Level 8.5
Příspěvky: 7414
Registrován: 23 pro 2010 09:23

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od faraon »

Kolik je špičkový odběr těch serv? Aby to nedopadlo tak, že budeš mít jednu 7805 pro každé servo zvlášť a na každé kus plech jako chladič, to by z toho vyšel místo mravence stegosaurus :lol:
"Král Lávra má dlouhé oslí uši, král je ušatec!

(pravil K. H. Borovský o cenzuře internetu)
Uživatelský avatar
El Diablo
Elite Level 11.5
Elite Level 11.5
Příspěvky: 14099
Registrován: 17 čer 2006 10:27
Bydliště: In Hell
Kontaktovat uživatele:

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od El Diablo »

To se dá posílit výkonovým tranzistorem...
Nebo může použít 5A model: http://www.gme.cz/linearni-regulatory-n ... -p330-133/
RTFM!!! UBCD - Ultimate Boot CD Zkusili jste to vypnout a zapnout? Aneb z PIO do DMA a zpět... :) * Jak provést Clear CMOS
Kdo se moc ptá, málo googlí. Doporučený freeware

i5 3570K, ASRock Z77 Extreme, 16GB Corsair, 120GB SSD Kingston +2TB Samsung, Gigabyte Radeon HD7870, Sharkoon ReX8VE, XL-747H
Uživatelský avatar
domitea
Tvůrce článků
Příspěvky: 1971
Registrován: 24 čer 2009 19:46
Bydliště: Královehradecký kraj
Kontaktovat uživatele:

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od domitea »

Proudová spotřeba při špičce je až 750mA (ale je to hodně různé, někde zase 600mA, jinde 500mA), ale to je při opravdu špičce, což by snad stát nemělo :lol: . Na elektřinu sem v tomhle osel, tak vyměnit spínač :wink:

Nějaké schéma zapojení by nebylo s tím tranzistorem ?
Uživatelský avatar
adavyp
člen BSOD týmu
Příspěvky: 4631
Registrován: 05 srp 2012 20:41
Bydliště: Brno-venkov

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od adavyp »

V datasheetu bys to měl najít.
Potřebujete poradit? Napište mi SZ.

"Non scholae, sed vitae discimus." - Seneca
Uživatelský avatar
domitea
Tvůrce článků
Příspěvky: 1971
Registrován: 24 čer 2009 19:46
Bydliště: Královehradecký kraj
Kontaktovat uživatele:

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od domitea »

Zrovna u serv je datasheet problém :?
Uživatelský avatar
Pic
Guru Level 13
Guru Level 13
Příspěvky: 23292
Registrován: 05 zář 2006 13:13
Bydliště: Východní Čechy

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od Pic »

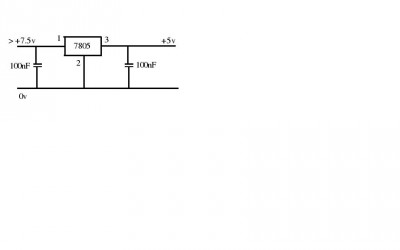

Např. toto:
S chladičem dává až 1A a lze upravit na 6V.
Přílohy
Přečti si pravidla tohoto fóra! Přečetl jsi si nejprve manuál? Piš tak, abychom Ti rozuměli! Na SZ neodpovídám na požadavky řešení Vašich problémů s PC!
Nic není dokonalé, ani člověk!
Uživatelský avatar
Pic
Guru Level 13
Guru Level 13
Příspěvky: 23292
Registrován: 05 zář 2006 13:13
Bydliště: Východní Čechy

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od Pic »

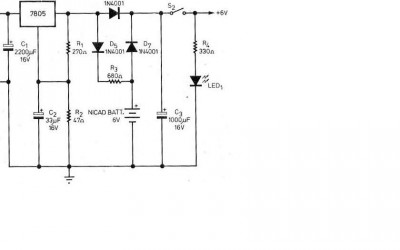

Zde možná úprava na 6V na výstupu:
Přílohy
Přečti si pravidla tohoto fóra! Přečetl jsi si nejprve manuál? Piš tak, abychom Ti rozuměli! Na SZ neodpovídám na požadavky řešení Vašich problémů s PC!
Nic není dokonalé, ani člověk!
Uživatelský avatar
El Diablo
Elite Level 11.5
Elite Level 11.5
Příspěvky: 14099
Registrován: 17 čer 2006 10:27
Bydliště: In Hell
Kontaktovat uživatele:

Re: [Elektro] Potřebuju nějak snížit napětí z 7,4 V na 5 V

Příspěvek od El Diablo »

To je poněkud zbytečné když se vyrábí 7806...
Nenašel sem originální schema, určitě ho mám někde doma, jen ho najít. Nicméně toto je v podstatě to samé.
Obrázek
http://www.avelmak.sk/index.php?lm=143& ... icle=38012
