Přenosná TV Hyundai, připojení DVB T2

[Sedli02]

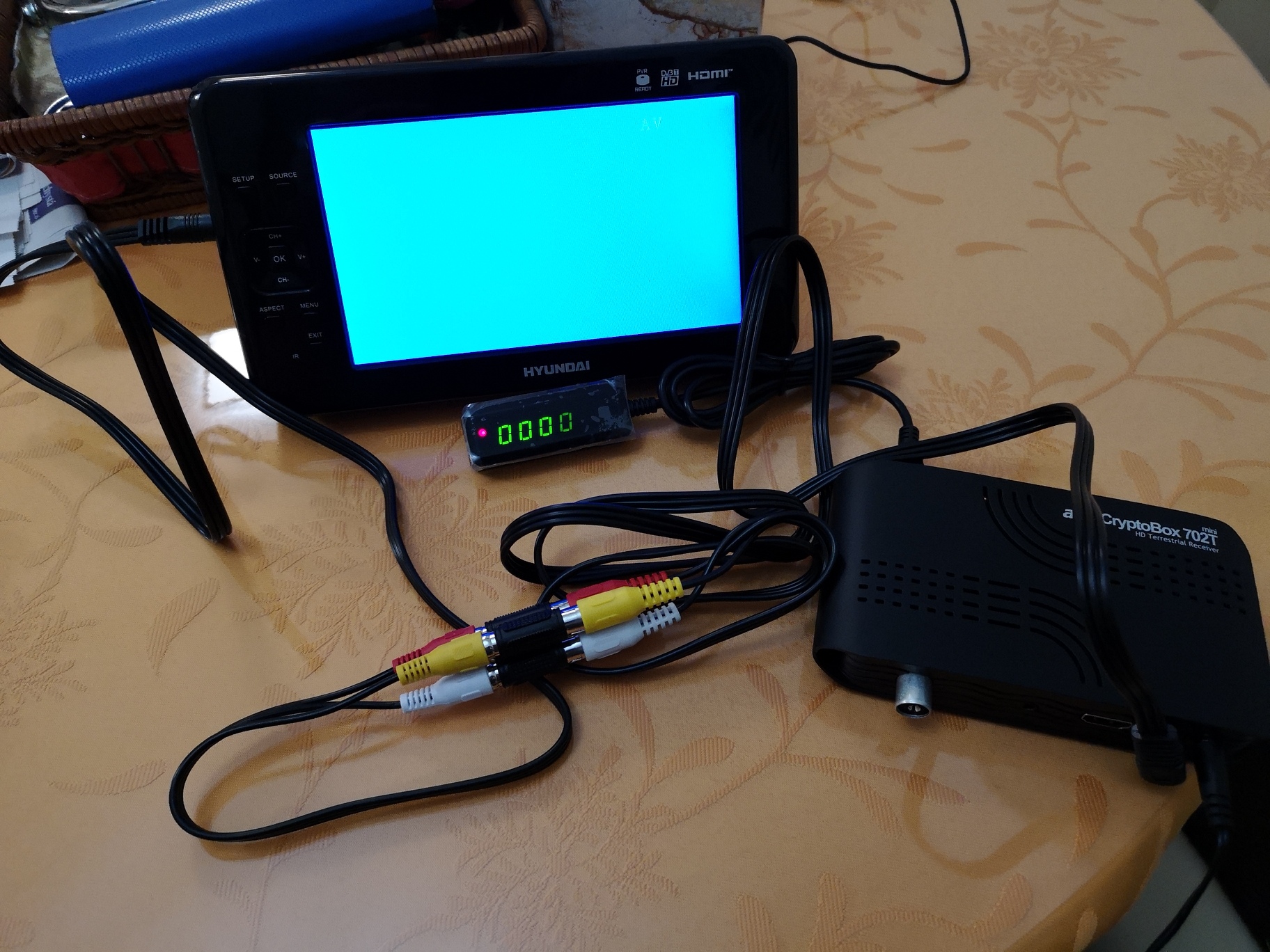

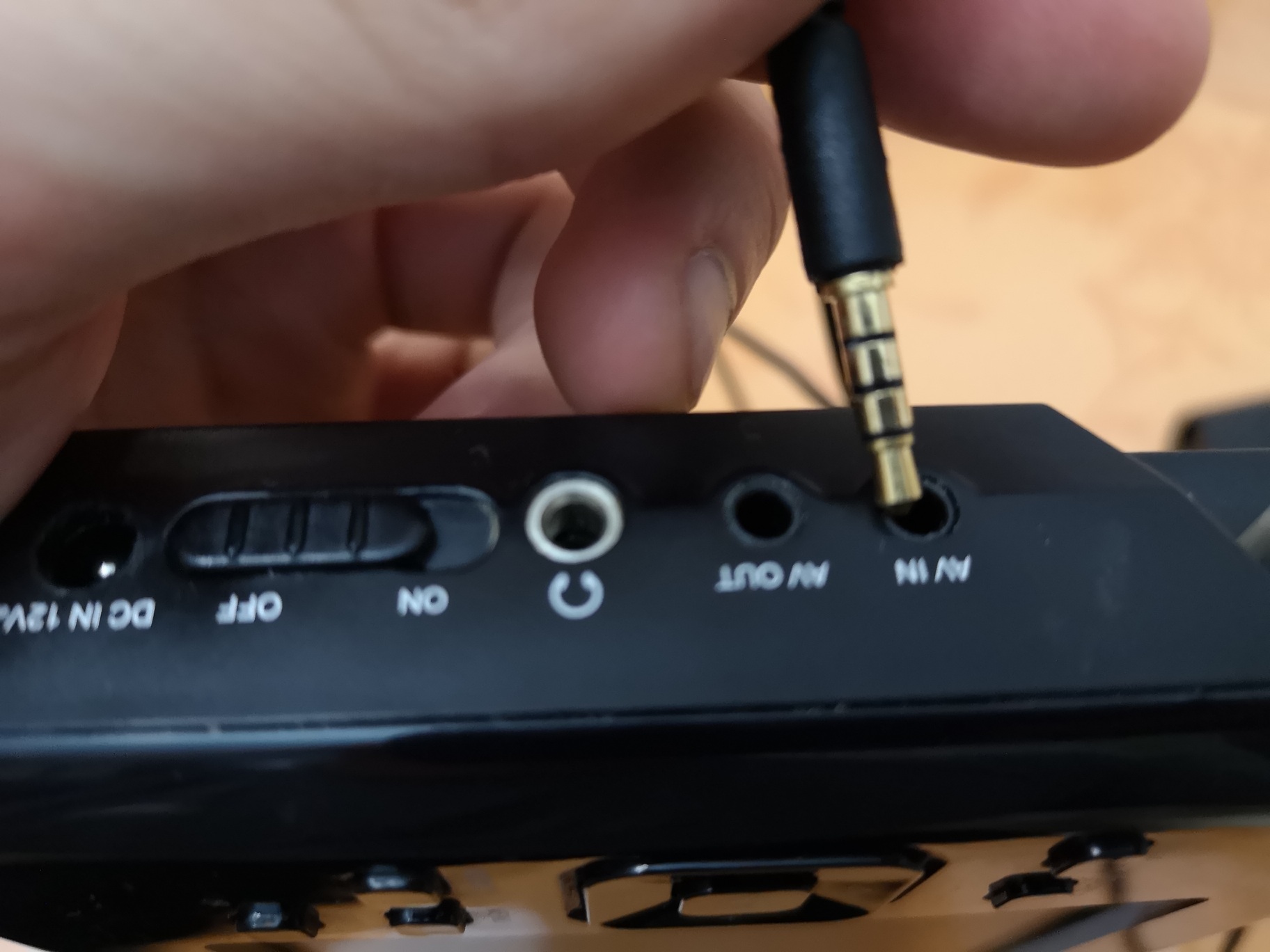

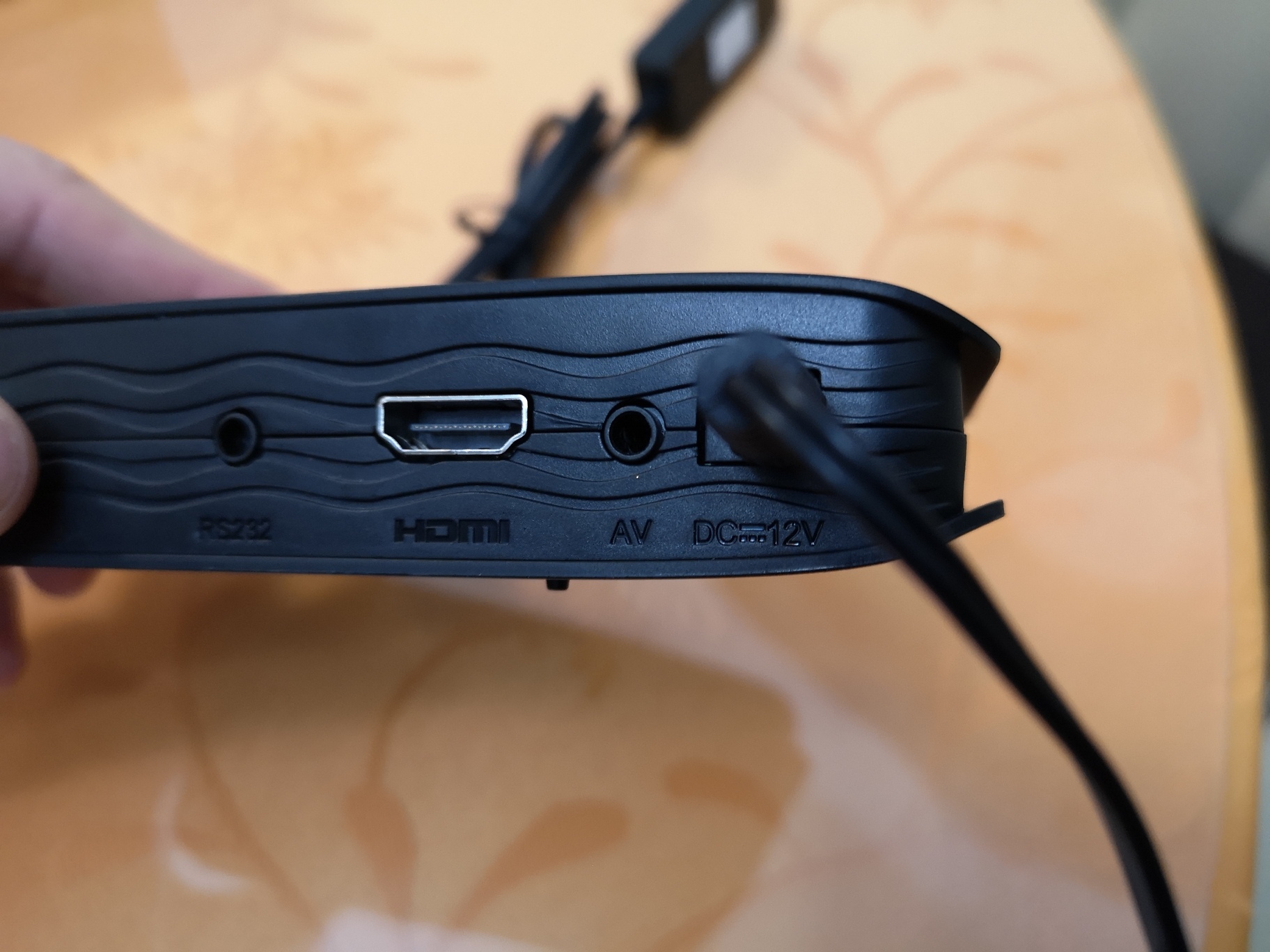

Ahoj řeším zajímavý problém. Máme malou přenosnou TV ale asi nedokážu zprovoznit připojení set-top boxu. Na fotkách posílám výstupy. Při přepínání tlačítka na TV "source" je pouze mód TV a mód AV. Jak se dá vidět na boku je vstup AV skrz jack 3,5mm. Myslel jsem, že bude stačit 4 pólový Jack s oběma koncovkama jack-jack https://www.alza.cz/premiumcord-4-polov ... 22.htm?o=1 ale bohužel i když set-top box má výstup AV taky Jackem nepřenáší to nic. Zkoušel jsem i kabel jack - 3x Cinch a ten přehodit na scart, připojit na set top box a stále nic. Zkoušel jsem samozřejmě AV IN ale i pro jistotu AV OUT a nic ... Má někdo nápad jak by se to dalo překonat ?

Ještě mě napdla varianta kabelu 2x Jack-Cinch https://www.czc.cz/aq-kvj015-3-5mm-av-j ... 58/produkt a uprostřed to propojit Cinch F/F propojkou viz: https://www.alza.cz/hama-3x-cinch-f-3x- ... gIZx_D_BwE Ale to mi přijde, že ten jack-jack by měl vést úplně ten stejný signál ne ?


Případně Cinch - HDMI https://www.konzoleahry.cz/av-to-hdmi-p ... gImRfD_BwE (na set-top boxu výstup hdmi je) ale hledám nějakou rozumně levnou variantu. Jinak můžu rovnou koupit novou mini tv za 2300 a je po problému... Nicméně tu starou můžu akorát vyhodit, což mi přijde škoda.


TV: Hyundai 7" PDL 783 UHDDVBT návod : https://www.hyundai-electronics.cz/_img ... ,EN,HU.pdf
Set-top box: AB CryptoBox 702T mini HD

[Uziv00]

Zbytečně sem dáváš odkazy na dráty. Udělal bys lépe, kdybys sem dal odkaz na tv a stb, ať si můžem najít manuály a podívat se, když už si je nechceš prostudovat sám.

[Sedli02]

Pardon Tv je Hyundai 7" PDL 783 UHDDVBT návod : https://www.hyundai-electronics.cz/_img ... ,EN,HU.pdf
Set-top box AB CryptoBox 702T mini HD

návod jsem samozřejmě pročítal ale na nic rozumného nepřišel

[Uziv00]

Pokud manuály nelžou, pak by ten první kabel měl stačit. Ovšem nemám nejmenší tušení, jestli jsou zapojené piny kompatibliní.
Můžeš vyzkoušet koupit dva kabely https://www.gme.cz/premiumcord-kabel-ci ... m-4-polovy a k tomu 3 spojky cinch https://www.gme.cz/k309g-d161 a zkusit to mezi sebou přehodit, tak, aby fungoval obraz i zvuk. Ale za výsledek se nezaručím.

[Sedli02]

Děkuju to byla moje 3 možnost, ale moc tomu šance nedávám... Teď jsem zkoušel ten 4 polový kabel na 3x cinch kabel, který jsi poslal v prvním odkazu připojit na Scart redukci a píchnout do jiného set top boxu, který má výstup na scart. Bohužel žádný obraz ani zvuk, nic. Pouze modro a nápis AV, stejně jako s 4 pólovým jack-jack kabelem. Zkusím ještě zkontaktovat přímo Hyundai electronics jestli náhodou nemají s tímto zkušenosti.

[Sedli02]

Tak bohužel ani tato varianta nefunguje :( Zkoušel jsem pak propojit jinou TV-Sharp AV kabelem k set top boxu a funguje. Nicméně jsem vyzkoušel stejným způsobem i Hyundai TV připojit na výstupu AV Out do TV-Sharp a nezobrazilo se nic. Chyba tedy už bude nejspíš v TV, ještě mě napadá rozdělat TV a pročistit konektor. Případně proměřit (ani nevím jak mám pouze voltmetr) jestli jde do kabelu nějaké napětí.

[Uziv00]

Na to bys musel mít osciloskop...

[faraon]

Zkusil jsi ty propojky na kabelech popřehazovat mezi sebou? Ono těch kombinací moc není. Nebo pomocí sluchátka můžeš zjistit na kterých dvou cincích přichází zvuk, a ten třetí - s obrazem - zkusit postupně zapojit do všech tří vstupů do televize. A nespěchej, může chvíli trvat než si ten signál přežvýká a obraz naskočí.

Jen pro jistotu - pomocí tlačítka SOURCE bys měl vybrat vstup, ze kterého bude televize přijímat signál, to jsi předpokládám udělal

[Sedli02]

Jojo source je samozřejmě AV :) což není vidět na fotce. Ale lze to poznat lehce DTV Má černé pozadí AV Modré - když není žadný obraz. Jinak jsem kabely zkoušel popřehazovat už včera bohužel bez výsledku...

[Sedli02]

Ahoj tak po měsíci přišel kabel z Ebaye : https://www.ebay.com/itm/30cm-3-RCA-3rc ... 2749.l2649

a funguje to. Byl to můj poslední pokus než budu kupovat jinou malou TV a kabel za 23Kč to zachránil... Takže laborování s kabelem z GM electronics a propojkama nefunguje a levnej čínskej kabel funguje... Takže paráda.
