Potenciomter

[jaro3]

Souhlas , taky jsem to dělal a dával jsem tam pot. (0,5W), tam nic neteče , chtěl jsem skenovat zapojení ale nějak se nedaří, komunikuji s dcerou přes gmail a mám puštěnou bundesligu..(SAT)..

[karlos]

Řeš to švábem. Dávat tam v jednadvacátém století dělič, mi přijde jako amatérská prasárna, říkající si o vyhoření

[jaro3]

Karlosi on tam dává LM317T ale tvrdí , že na regulaci potřebuje potenciometr na 2W, že to má tak spočítaný!Ten potenciometr je mezi zemí a adjust I.O. A to je podle mě zbytečný.

[cicero]

Jaká prasárna je to originál zapojení s LM 317.

[jaro3]

jj a Ty tam máš 2W u toho potenciometru? Tam ( mezi adjust a zemí) tečou s bídou mA, bude Ti stačit potenciometr 0,5W..I pokud využíváš proud na výstupu do 1,5A dle výrobce.

[actionboy]

Jo jako to jo s tim LM317T tam už pak nebudu potřebovat ty 2W

[cicero]

Nejlepší asi bude když najedeš na....www.alldatatasheet.com a najdeš si tam LM317.je tam i orig.zapojení.Regul.otáček jsem postavil už hodně tak na tom nehledej mouchy a dej to tam jak ti to píšem.

[karlos]

Jaro3, předpokládám, že tazatel ví o čem jsou Kirchhoffovy zákony a díky tomu ví, proč trvá na svých 2W. Rozhodně doporučuji řešit zapojení pomocí elektronického obvodu a vyhnout se amatérskému bastlení s odporovými náhražkami. I bastlení by mělo mít svou úroveň

[mmmartin]


Na potenciometru R 2 můžeš mít maximálně u = 40V (když zanedbáš úbytek na R1), tomu odpovídá výkon P = u*u/5000 = 1600/5000 = 0,32 W.

[cicero]

To:Karlos.Nevím teda jak se vyznáš v elektronice ale měl by jsi vedět že třeba obvody LM317 i s tím děličem se používají i na nejmodernějších základních deskách. Samozřejmě v SMT.Myslím že děliče se budou používat ještě hodně dlouho.Mimochodem se s nimi nastavují i pracovní body tranzistorů a jiných součástek.

//Děkuji za poučení. Elektronikou se živím a myslím docela slušně, již více než dvacet let...
//Karlos

[jaro3]

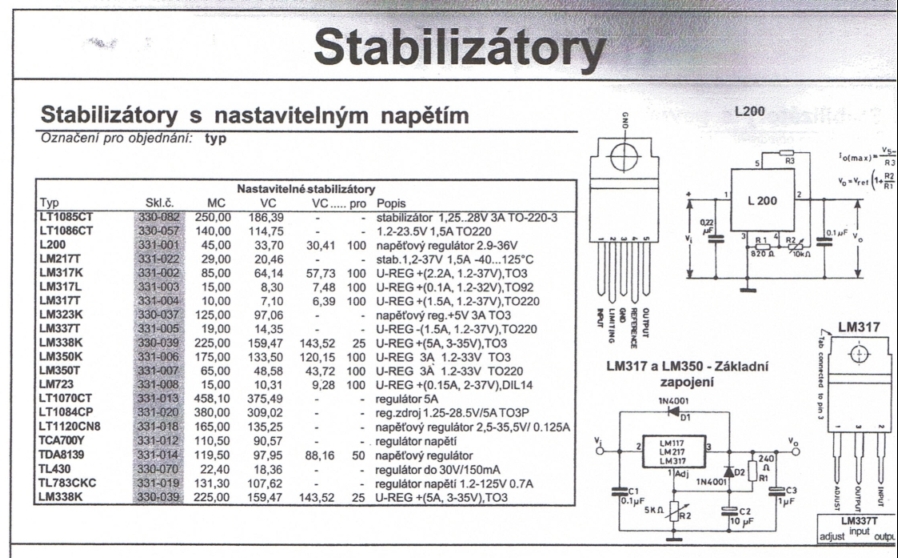

Tady máš zapojení i s vývody:

[walleyman]

2W na tom poťáku jsou blbost, dyť je to jenom zpětná vazba, to by musel bejt zdroj jako kráva, kerej by musel mít ve zpětný vazbě poťák 2W...
