Karnaughova mapa - zkracování

[MadBoyCze]

Zdravím dostali jsme zadání:

V dílně jsou tři stroje (S1, S2, S3).
Ze tří strojů mohou současně běžet vždy maximálně dva.
Když běží jeden nebo dva stroje, svítí zelená kontrolka (ZK).
Když se spustí třetí stroj, rozezvučí se akustická signalizace (AS).

Chci se zeptat jestli jsem to pochopil správně a u ZK jestli to nejde ještě více zkrátit.

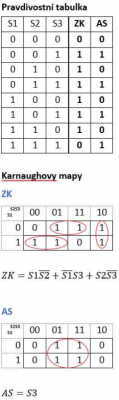

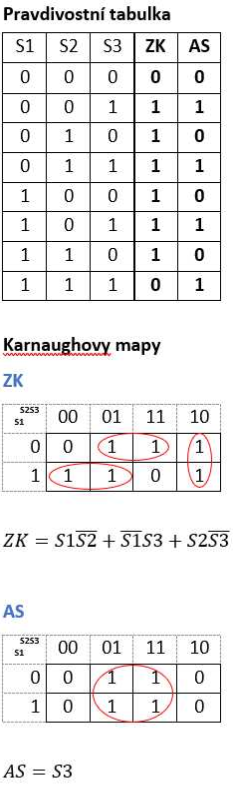

Posílám řešení v podobě obrázku.

[mmmartin]

Nemělo by být AS = 1 pouze u kombinace 1 1 1 ? Tak, jak to máš napsané, by AS začala řvát pokaždé, když se spustí S3 a to i v případě, kdy S3 bude jediný běžící stroj. V tom zadání třetím strojem je zjevně míněný třetí běžící, nikoliv označený jako S3.

[MadBoyCze]

Ano, ta možnost mě napadla také a nakonec jsem to tak upravil na S1S2S3.

[faraon]

A co třeba /(S1S2S3) * (S1+S2+S3) ?


[Azmir]

sry za ot, ale tohle mě nevím proč na škole strašně bavilo, hradla jsou super ! Nikdy nezapomenu na zkoušku a 150 kabelů a hradel zapojených přes sebe.

Jinak někdo šikovný v našem ročníku na to udělal program a stačilo to tam naházet a mohl sis "ověřit své výsledky" zkus pohledat
