Jak na diagnostiku sítě

Příspěvekod ITCrowd » 14 led 2015 21:18

Stále častěji se zde objevují dotazy k problematice počítačových sítí. Sítě nejsou jednoduchá záležitost, a i když se výrobci snaží o maximální zjednodušení, ne vždy vše funguje.
Přepokládádejme, že máme jednoduchou domácí síť s routerem. Jak správně nastavit router najdete v článcích a návodech.
A nyní se pustíme do vlastní diagnostiky.

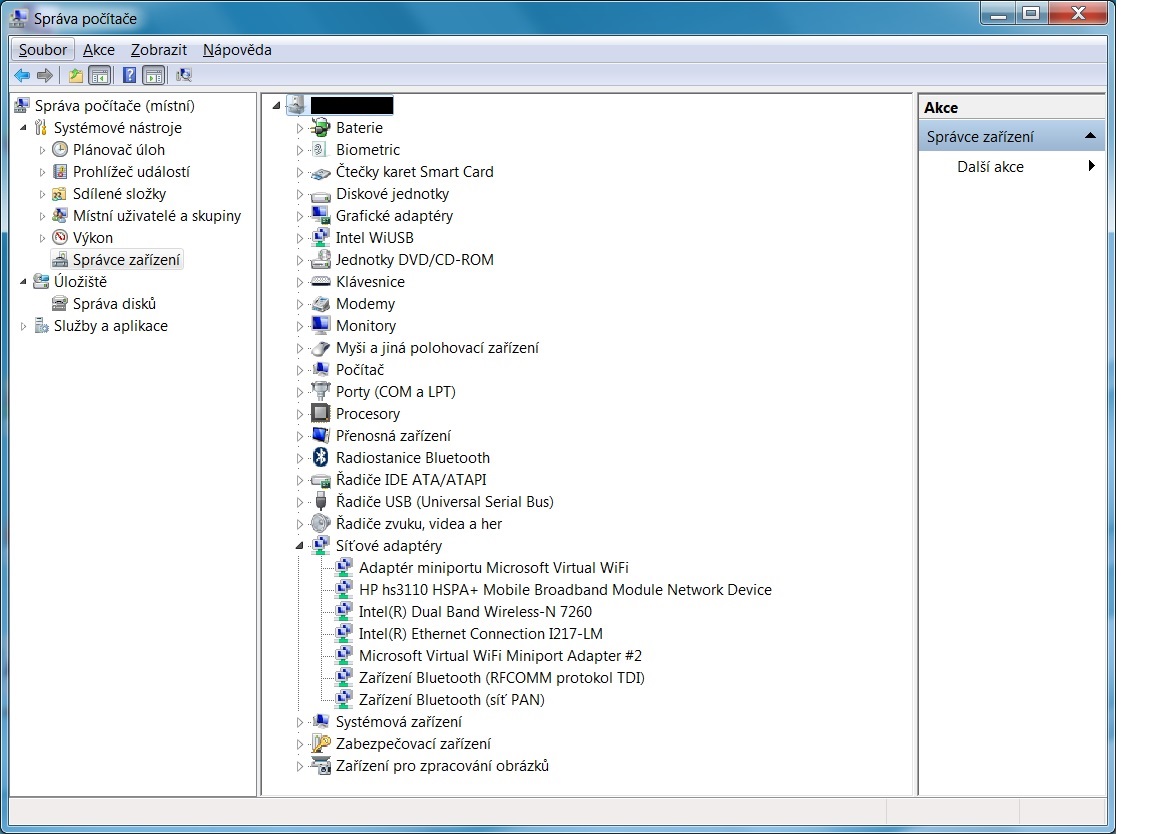

1. První, co musíme ověřit je, zda máme v PC správně nainstalovánu síťovou kartu. Pravoklik na Počítač / Spravovat / Správce zařízení / Síťové adaptéry. Zde zkontrolujeme přítomnost síťových adaptérů. Pro kabel hledejme síťový adaptér ethernet. U WiFi bývá napsáno Wireless, popřípadě název výrobce + protokol 802.11 (b,g,n,ac).

Síťové adaptéry


V případě, že zde síťová karta chybí a v PC fyzicky je, pak chybí ovladač. Potřebný ovladač najdeme na stránkách výrobce. U ntb výrobce ntb, u stolního PC u výrobce karty. V případě, že karta je integrována na základní desce, najdeme ovladač u výrobce základní desky. Vždy je na CD dodaném k základní desce.

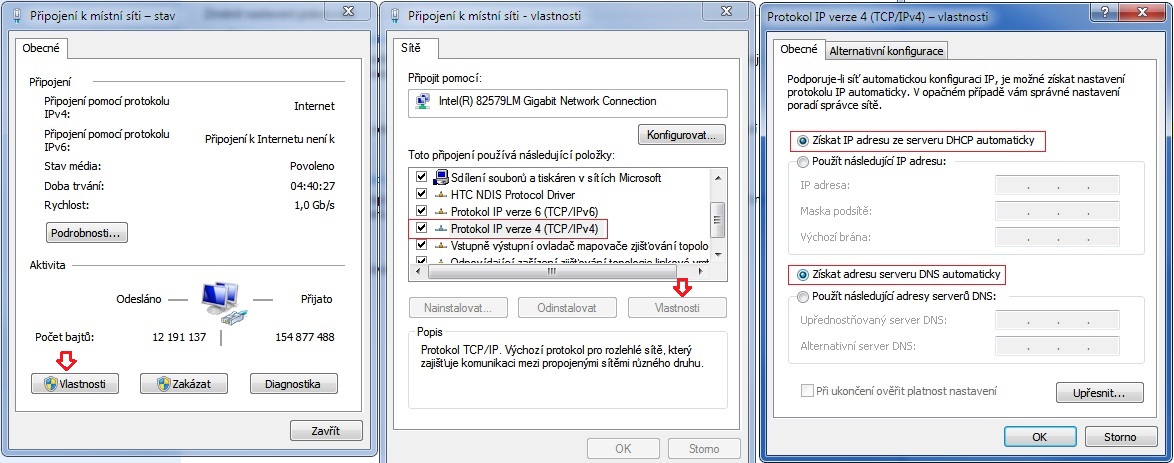

2. Kontrola nastavení síťové karty - Ovládací panely / Centrum síťových připojení a sdílení / síťové připojení. Pro domácí síť je typické nastavení tohle:

Vlastnosti sítě a IPv4


3. Kontrola přidělení IP adresy - spustíme příkazový řádek. V příkazovém řádku zadáme příkaz "ipconfig /all". Zkontrolujeme síťový adaptér, který nás zajímá:

Kód: Vybrat vše

______________________________________________________________________________
Microsoft Windows [Verze 6.1.7601]
Copyright (c) 2009 Microsoft Corporation. Všechna práva vyhrazena.

C:\Users\*******>ipconfig /all

Konfigurace protokolu IP systému Windows

   Název hostitele . . . . . . . . . : PCntb
   Primární přípona DNS. . . . . . . : gtsnovera.cz
   Typ uzlu  . . . . . . . . . . . . : hybridní
   Povoleno směrování IP . . . . . . : Ne
   WINS Proxy povoleno . . . . . . . : Ne
   Prohledávací seznam přípon DNS. . : gtsnovera.cz

Mobilní širokopásmový adaptér Mobilní širokopásmové připojení:

   Stav média  . . . . . . . . . . . : odpojeno
   Přípona DNS podle připojení . . . :
   Popis . . . . . . . . . . . . . . : HP hs3110 HSPA+ Mobile Broadband Module N
etwork Device
   Fyzická Adresa. . . . . . . . . . : 58-2C-80-13-92-63
   Protokol DHCP povolen . . . . . . : Ne
   Automatická konfigurace povolena  : Ano

Adaptér bezdrátové sítě LAN Bezdrátové připojení k síti:

   Stav média  . . . . . . . . . . . : odpojeno
   Přípona DNS podle připojení . . . :
   Popis . . . . . . . . . . . . . . : Intel(R) Dual Band Wireless-N 7260
   Fyzická Adresa. . . . . . . . . . : F8-16-54-5D-A2-D7
   Protokol DHCP povolen . . . . . . : Ano
   Automatická konfigurace povolena  : Ano

Adaptér sítě Ethernet Připojení k místní síti:

   Přípona DNS podle připojení . . . :
   Popis . . . . . . . . . . . . . . : Intel(R) Ethernet Connection I217-LM
   Fyzická Adresa. . . . . . . . . . : 14-58-D0-C5-1E-0F
   Protokol DHCP povolen . . . . . . : Ano
   Automatická konfigurace povolena  : Ano
   Místní IPv6 adresa v rámci propojení . . . : fe80::94b7:65f7:26a0:b928%15(Pre
ferované)
   Adresa IPv4 . . . . . . . . . . . : 192.168.1.102(Preferované)
   Maska podsítě . . . . . . . . . . : 255.255.255.0
   Výchozí brána . . . . . . . . . . : 192.168.1.1
   IAID DHCPv6  . . . . . . . . . .  : 320100560
   DUID klienta DHCPv6. . . . . . .  : 00-01-00-01-1C-44-CA-2F-14-58-D0-C5-1E-0F

   Servery DNS . . . . . . . . . . . : 8.8.8.8
   Rozhraní NetBios nad protokolem TCP/IP. . . . . . . . : Povoleno

Adaptér sítě Ethernet Síťové připojení Bluetooth:

   Stav média  . . . . . . . . . . . : odpojeno
   Přípona DNS podle připojení . . . :
   Popis . . . . . . . . . . . . . . : Bluetooth Device (Personal Area Network)
   Fyzická Adresa. . . . . . . . . . : F8-16-54-5D-A2-DB
   Protokol DHCP povolen . . . . . . : Ano
   Automatická konfigurace povolena  : Ano
______________________________________________________________________________


V příkladu nás zajímá kabel. Tedy vyhledáme položku "Adaptér sítě Ethernet Připojení k místní síti".
- DHCP povolen
- Atomatická konfigurace povolena
- kontrola IPv4 adresy - bude v rozsahu 192.168.x.x, nebo 10.x.x.x. POZOR! Pokud by byla v rozsahu 169.x.x.x, pak jde o IP adresu přidělenou systémem a znamená to, že nemáme spojení se sítí. Příčina může být ve vadném kabelu, vadném portu, nebo kartě.
IPv6 adres is nevšímáme, domácí routery většinou ani IPv6 nepodporují.
- kontrola DNS serverů. DNS servery udává poskytovatel a pokud máme router správně nastaven, pak se jejich IP adresy přenesou. V nouzi lze použít veřejné DNS googlu (8.8.8.8, 8.8.4.4.)
- maska - pokud nemáme zvláštní požadavky, pak 255.255.255.0
- Výchozí brána - to je vnitřní IP adresa našeho routeru
Jak ny výpis: V příkazovém řádku zadáme ipconfig /all, podokončení pravoklik do černého okna a z nabídky zvolíme "Vybrat vše". Okno zbělá. Poté stisknout Enter. Tím se text vloží do schránky. Pomocí Ctrl+V vložíme kam potřebujeme.

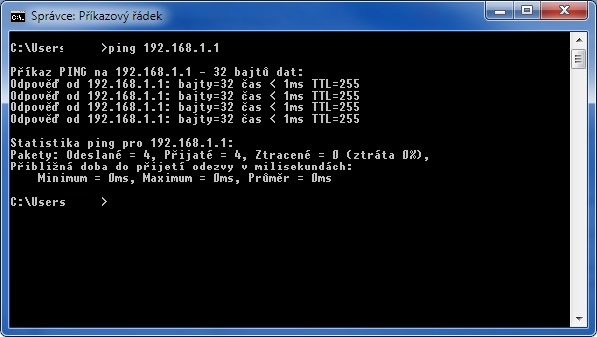

4. Zkontrolujeme vlastní spojení sítě. V příkazovém řádku napíšeme příkaz "ping 192.168.1.1" - ano, ping na "bránu".

Příkaz ping


Příkazem ping můžeme také ověřit spojení na jiné počítače v síti, kdy místo IP adresy brány napíšeme IP adresu zkoušeného počítače. Jeho IP adresu už zjistit umíme - pomocí ipconfig.

5. Pokud vnitřní spojení funguje, vyzkoušíme příkaz

Kód: Vybrat vše

ping www.seznam.cz

Jestliže příkaz projde v pořádku, nejenže funguje spojení přes router, ale zároveň funguje překlad IP adresy na jméno, tedy funguje i DNS.

Kód: Vybrat vše

______________________________________________________________________________
Příkaz PING na http://www.seznam.cz [77.75.76.3] - 32 bajtů dat:
Odpověď od 77.75.76.3: bajty=32 čas=6ms TTL=250
Odpověď od 77.75.76.3: bajty=32 čas=6ms TTL=250
Odpověď od 77.75.76.3: bajty=32 čas=6ms TTL=250
Odpověď od 77.75.76.3: bajty=32 čas=7ms TTL=250
______________________________________________________________________________

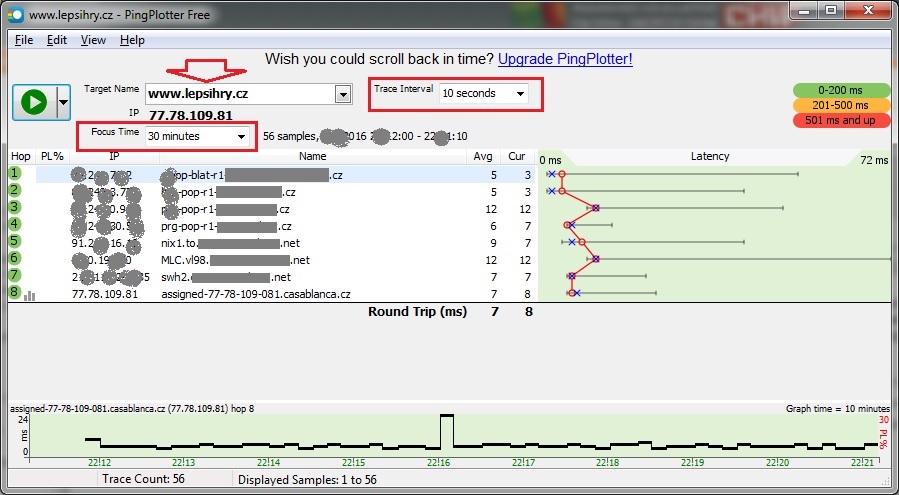

A protože se stále častěji ozývají hráči s problémy, resp. s lagy během hry, hledal jsem nástroj, pomocí kterého by se daly identifikovat chyby sítě i během hry. Tento nástroj se jmenuje PingPlotter: https://www.pingplotter.com/freeware.html

Ping Plotter
Návod:
Do kolonky "Target Name" zadáme adresu herního serveru
"Trace Interval" je časový interval ve kterém se měří trasování. Nenastavujte příliš nízkou hodnotu, jinak bude lagy způsobovat samotný program
"Focus Time" zde zadejte dobu, po kterou bude probíhat měření.
Zelenou šipkou (play) spustíte měření.
A nyní se můžete pustit do hraní. Jakmile se objeví lagy, přerušte hraní a stiskněte Pause. Na grafu vpravo uvidíte, kde se spojení "zadrhlo".

PROSÍM POZOR!:Článek vznikl v době kdy lepsihry.cz byl ještě herní server. Momentálně je tento odkaz směrován na jiné stránky. Proto ho pro pingplotter nepoužívejte!

Hodně štěstí při odstraňování závad v sítích. :D
Naposledy upravil(a) ITCrowd dne 02 čer 2019 20:34, celkem upraveno 8 x.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem Vybíráme router

Reklama
Uživatelský avatar
kupjec
Level 3
Level 3
Příspěvky: 558
Registrován: září 12
Bydliště: Opava
Pohlaví: Muž
Stav:
Offline

Re: Jak na diagnostiku sítě

Příspěvekod kupjec » 18 led 2015 22:46

Příliš mi nejde do hlavy.. Vše jsem v tomto vláknu pozorně pročetl a zkontroloval, vše je nastaveno jak radíte, ale.. Stále mám tento problém a nevím si rady.
